Přečerpávací stanice 8/20 EXTREME line - do vody / HCP BF 05 / - do gravitační kanalizace

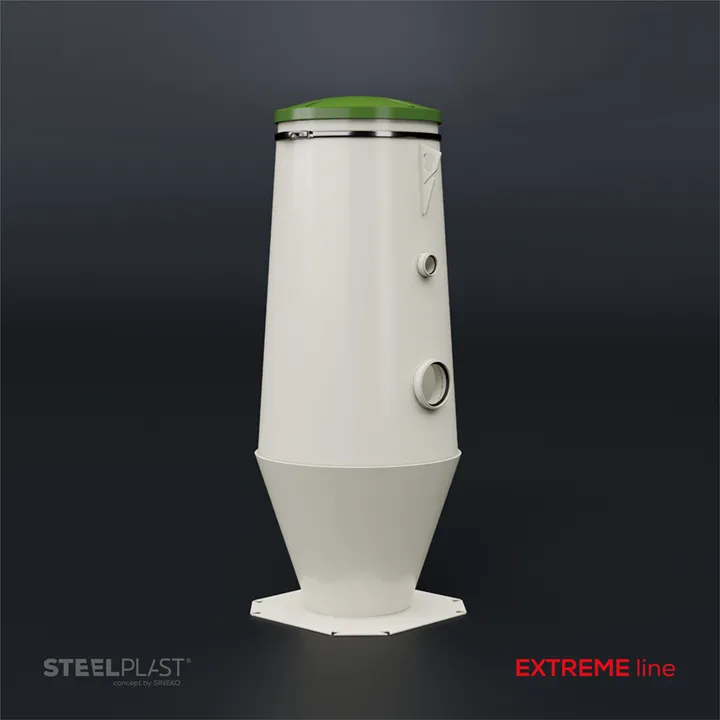

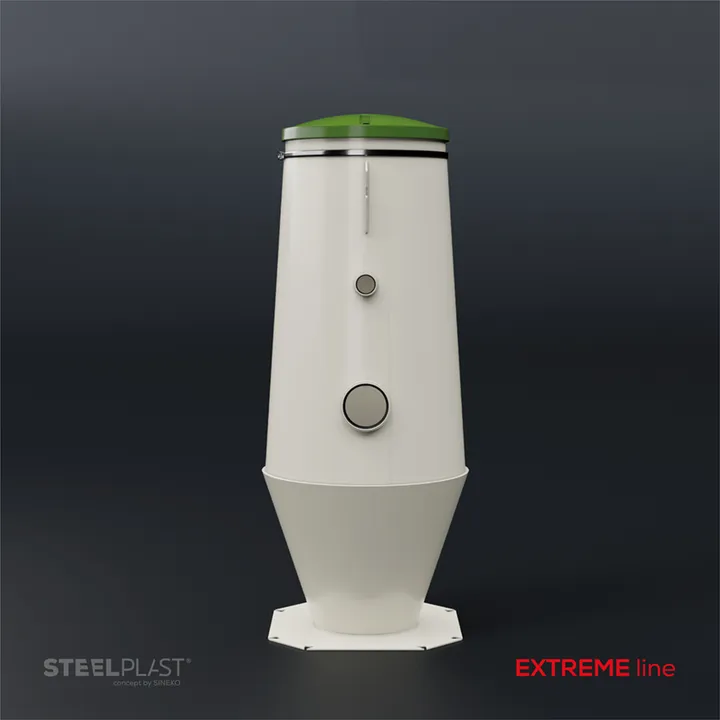

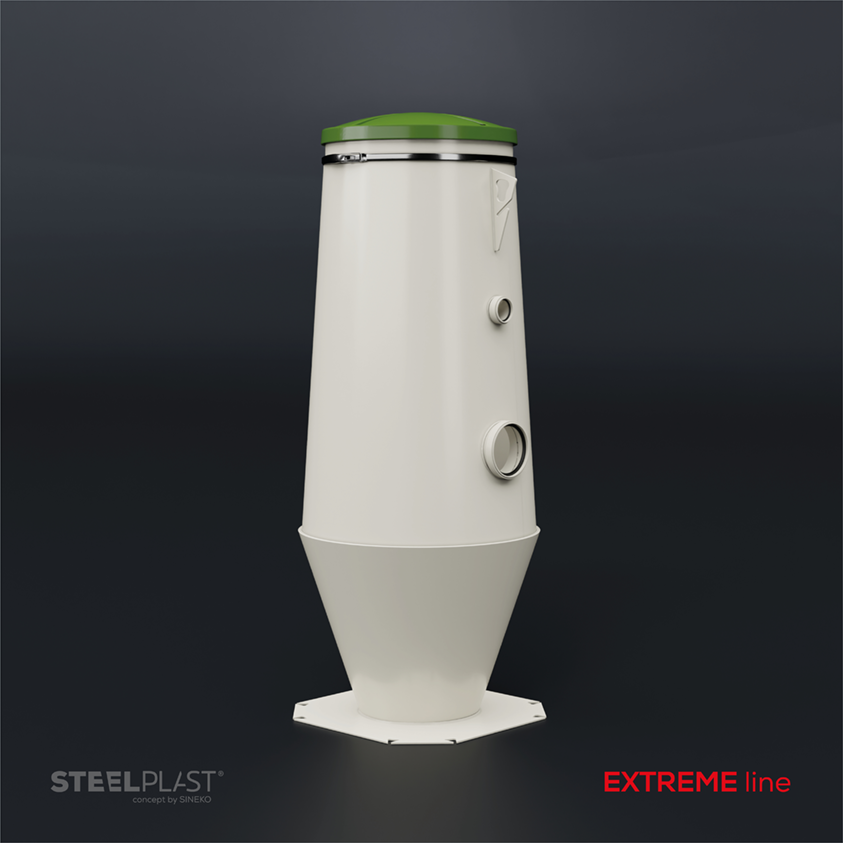

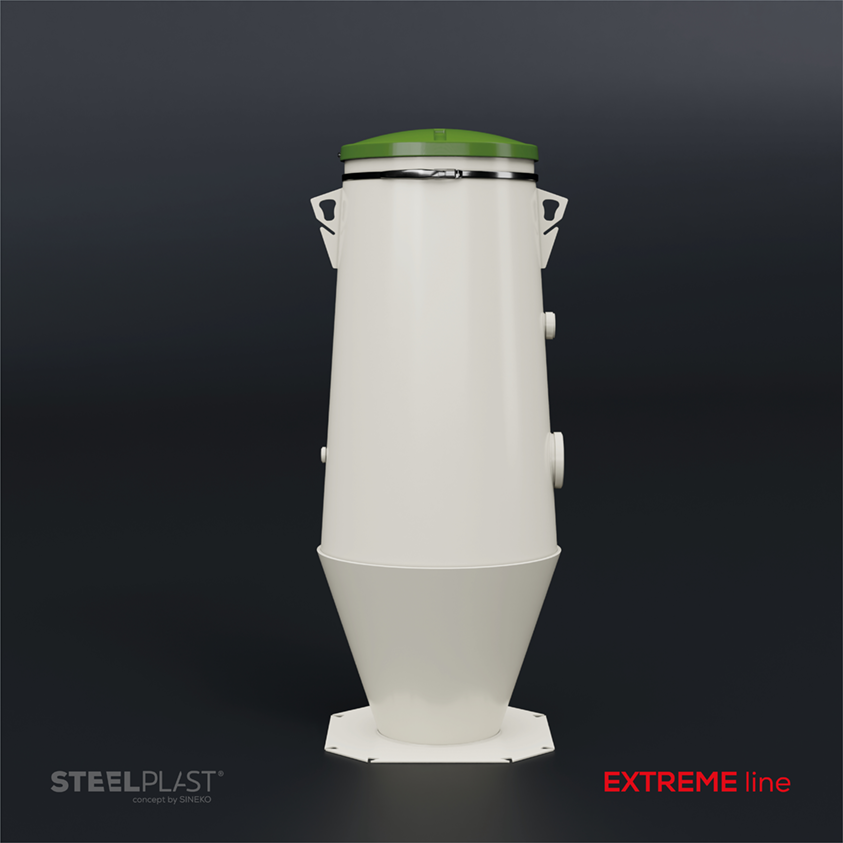

Kompletně vystrojená plastová samonosná čerpací jímka v konstrukční úpravě EXTREME je odolná proti působení spodní vody a je tedy vhodná i do těch nejnáročnějších terénů včetně jílového podloží. Patentovaný tvar DOUBLEKON® navíc přináší skvělou stabilitu celé konstrukce čerpací jímky a to bez obetonování.  Čerpací jímka je vystrojená čerpacím systémem s výkonným kalovým čerpadlem HCP pro přečerpávání splaškových vod do centrální gravitační kanalizace. Čerpací systém je ovládán plovákovým spínačem. Slouží k čerpání odpadních vod tam, kde je nelze odvádět do kanalizace samospádem.  Čerpací systém je možné na přání doplnit o systém hlídání stavu hladiny. Čerpací jímka je samonosná, to znamená, že se při instalaci do terénu nemusí obetonovávat a vy tak ušetříte čas a peníze.
Číst dál
...
Skladem
26 769 Kč
s DPH 21 %
22 123 Kč bez DPH
Varianty produktu:
Přečerpávací stanice 8/20 HARD line - do sucha - bez vystrojení Skladem
8 107 Kč DPH 21 %
Přečerpávací stanice 8/20 HARD line - do sucha / HCP BF 05 / - do gravitační kanalizace Skladem
24 349 Kč DPH 21 %
Přečerpávací stanice 8/20 HARD line – do sucha / NORIA TLAKAN P2 / - do tlakové kanalizace Skladem
37 752 Kč DPH 21 %
Zobrazit více variant
Potřebujete pomoc? - ilustrační obrázek
Potřebujete pomoc?
(Po–Pá: 7.30–16.00)
Dekorace Dekorace

Výhody realizace na klíč s námi

Konzultace u vás doma
Zařídíme projekt i s dotací
Kompletní montáž včetně výkopu a zásypu
S garancí kvality a zárukou od jednoho dodavatele

Popis produktu

přečerpávací stanice

Přečerpávací stanice 8/20 EXTREME line - do vody / HCP BF 05 / - do gravitační kanalizace

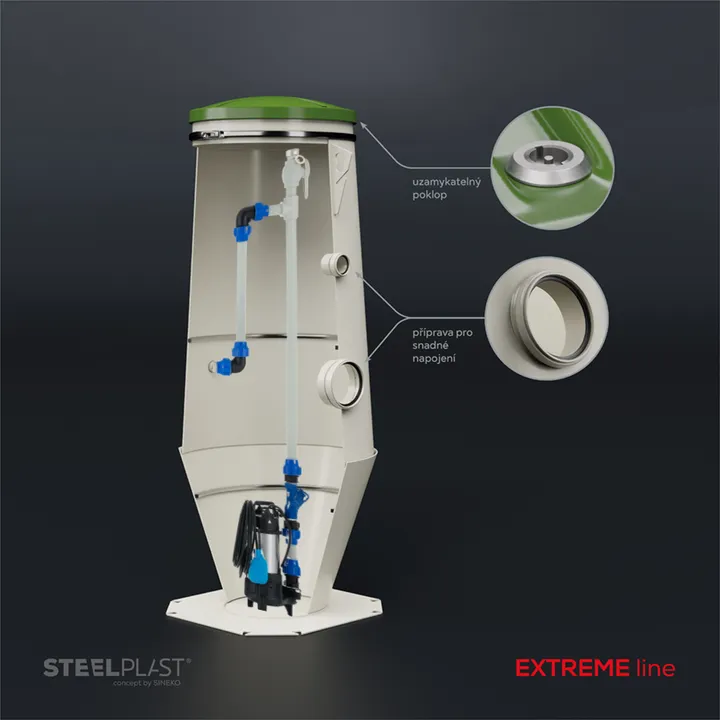

Vystrojená čerpací jímka se skládá z tělesa jímky, průchodek pro napojení, vnitřního kompletního automatického čerpacího systému HCP, lehkého uzamykatelného plastového poklopu, který lze na základě vašeho požadavku nahradit poklopem zátěžovým.

Vysoce výkonný čerpací systém obsahuje robustní kalové čerpadlo BF05 UNF 230V s vírovým oběžným kolem s výbornou odolností proti ucpávání, výtlačný systém vč. kulového ventilu a zpětné klapky. Průchodnost oběžného kola čerpadla je 35 mm, výška čerpání až 9,5 m, rychlost čerpání až 320 l/min.

Ovládání zajišťuje integrovaný ovládací plovák. Délka přívodního kabelu čerpadla je 10 m. V případě vašeho požadavku lze nahradit kabelem s délkou 20 m.

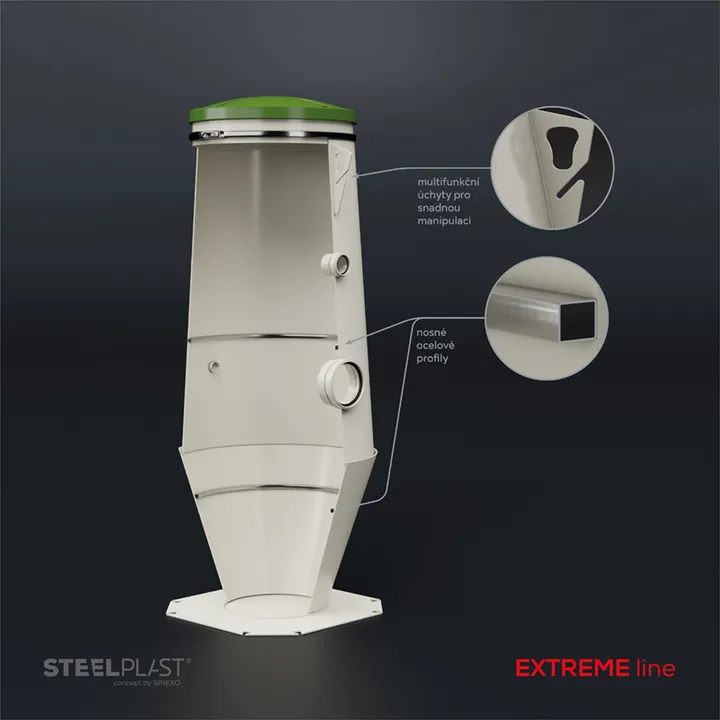

Konstrukce čerpací jímky válcového tvaru s dvojitým konickým zúžením DOUBLEKON® je český patent a byl vyvinut při úspěšném hledání maximální odolnosti proti hydrogeologickým tlakům.

Při konstrukci čerpací jímky používáme pouze materiál nejvyšší jakosti. Čerpací jímka kategorie EXTREME je určena k instalaci i do těch nejnáročnějších hydrogeologických podmínek, tedy i do terénů s vysokou hladinou spodní vody nebo do vodonepropustných zemin.

V plášti jímky je navařeno nátokové hrdlo DN 160 pro napojení nátokové kanalizace. Jímka je dále vybavena průchodkou DN 40 pro protažení výtlakového potrubí a plastovým hrdlem DN 75 pro protažení elektroinstalace.

Poslouží všude tam, kde je vyústění odpadu z vašeho domu pod úrovní napojení do centrální gravitační kanalizace a je tedy nutné překonat tento výškový rozdíl nebo tam, kde je nutné pro napojení na centrální kanalizaci překonat delší vzdálenost a hrozilo by tak časté zanášení spojovací kanalizace.

přečerpávací stanice

Technické parametry

Průměr0,8 m
Výška2,0 m
Hmotnost70 kg


Osazení do terénu


Čerpací jímka je určená k instalaci do připraveného výkopu pod úroveň terénu. Na upravené dno se zhutní vrstva lomového kamene frakce 16/32 mm tloušťky 100 mm. Po instalaci jímky na hutněný podsyp se provede obsyp štěrkem.

Legenda

  1. upravený terén
  2. zásyp tříděnou zeminou
  3. obsyp lomovým kamenem
  4. hutněný podsyp, lomový kámen
  5. rostlý terén
  6. poklop
  7. samonosná konstrukce STEELPLAST®
  8. nátok DN 160
  9. prostup pro chráničku DN 75
  10. prostup pro výtlak DN 40
  11. manipulační úchyty
přečerpávací stanice

Průměr
A (m)
Průměr
B (m)
Hl. uložení
max. C (m)
Hl. prostupu
max. D (m)
Hl. prostupu
max. E (m)
Hl. prostupu
max. F (m)
Tloušťka
H (m)
0,81,01,91,00,950,550,1
