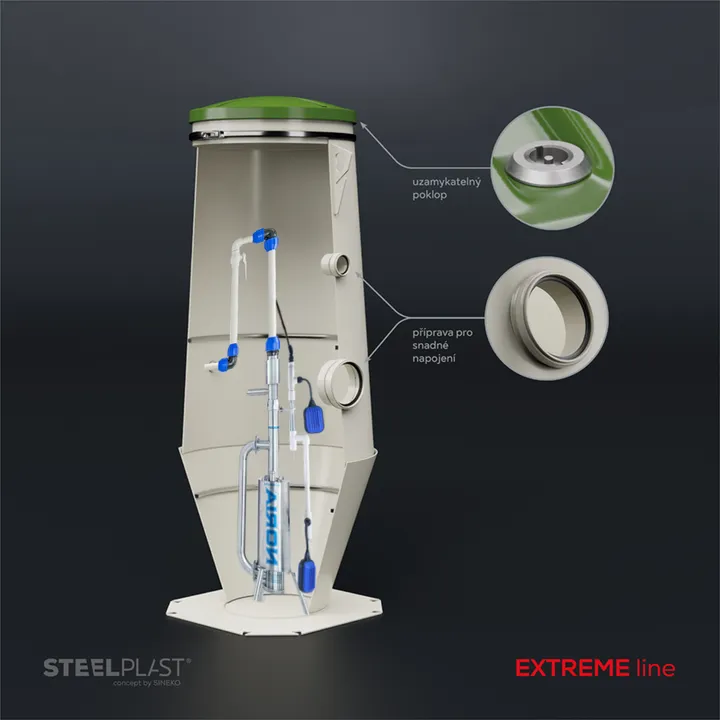

Vystrojená čerpací jímka se skládá z tělesa jímky, průchodek pro napojení, vnitřního automatického čerpacího systému NORIA TLAKAN P2 s řídící jednotkou, lehkého uzamykatelného plastového poklopu, který lze na základě vašeho požadavku nahradit poklopem zátěžovým.
Vysoce výkonný čerpací systém NORIA TLAKAN P2 obsahuje robustní celonerezové kalové čerpadlo LUCA - 100 400V s integrovaným řezacím zařízením s výbornou odolností proti ucpávání, řídící jednotku s proudovým chráničem, zvukovou a světelnou signalizací poruchy, nerezovou zpětnou klapkou, nerezovým pojistným ventilem, kulovým uzávěr, RPE spoji a potrubím. Výška čerpání je až 100 m, rychlost čerpání až 55 l/min.
Ovládání zajišťují 2 plováky Délka přívodního kabelu čerpadla je 10 m. V případě vašeho požadavku lze nahradit kabelem s délkou 20 m.

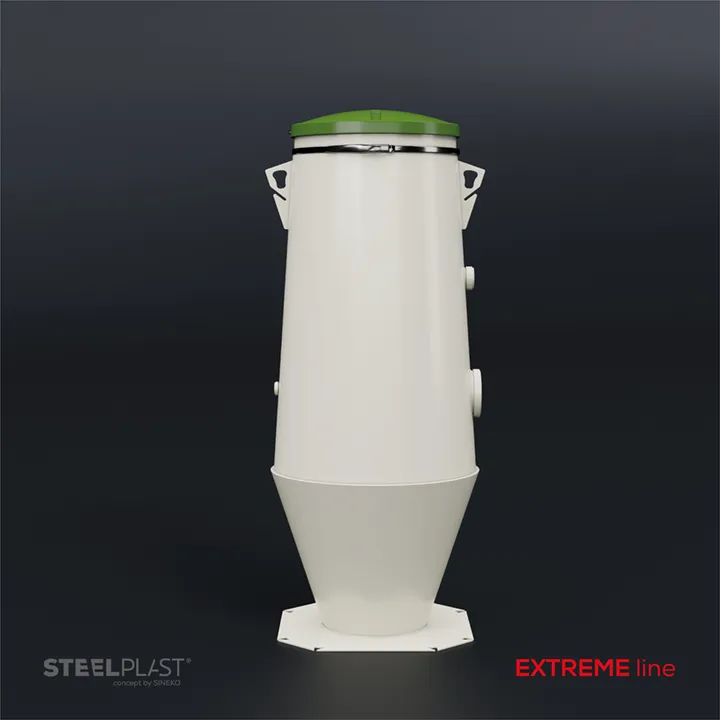

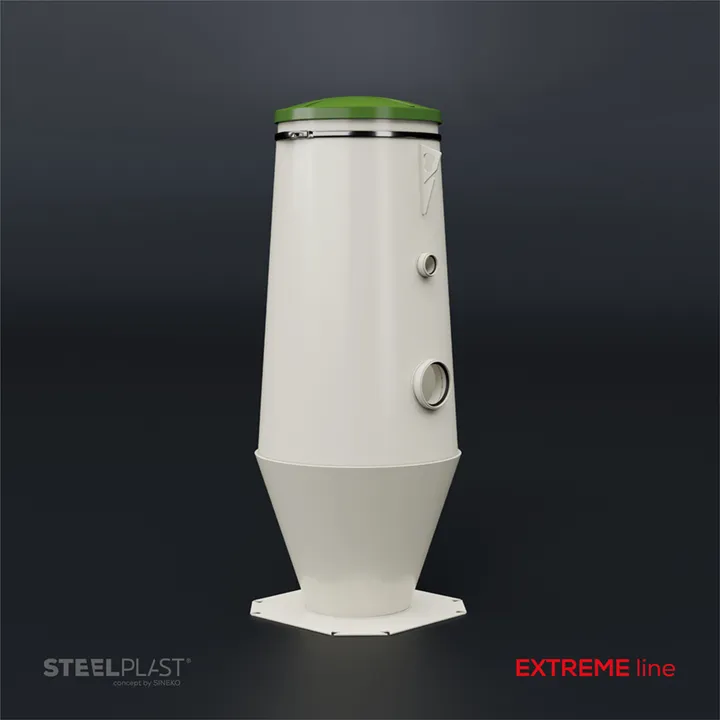

Konstrukce čerpací jímky válcového tvaru s dvojitým konickým zúžením DOUBLEKON® je český patent a byl vyvinut při úspěšném hledání maximální odolnosti proti hydrogeologickým tlakům.
Při konstrukci čerpací jímky používáme pouze materiál nejvyšší jakosti. Čerpací jímka kategorie EXTREME je určena k instalaci i do těch nejnáročnějších hydrogeologických podmínek, tedy i do terénů s vysokou hladinou spodní vody nebo do vodonepropustných zemin.

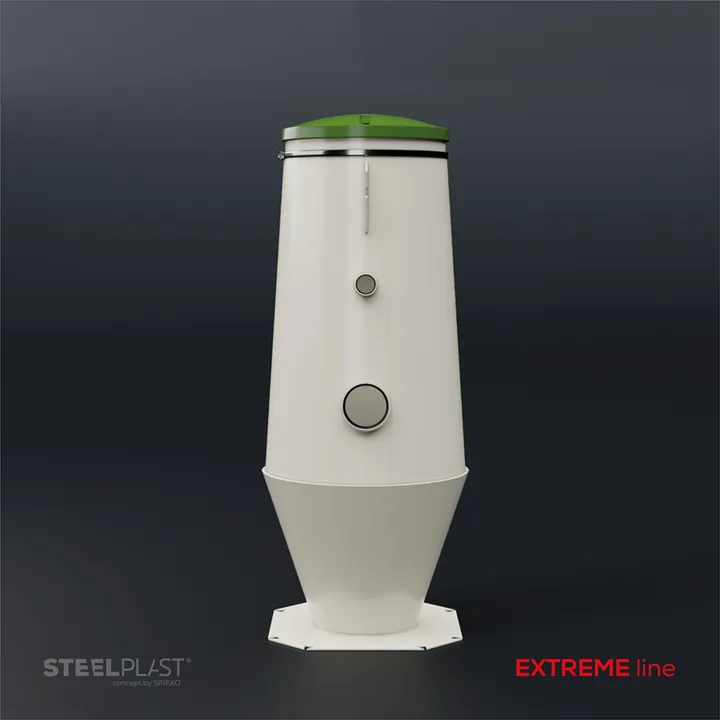

V plášti jímky je navařeno nátokové hrdlo DN 160 pro napojení nátokové kanalizace. Jímka je dále vybavena průchodkou DN 40 pro protažení výtlakového potrubí a plastovým hrdlem DN 75 pro protažení elektroinstalace.
Poslouží všude tam, kde je vyústění odpadu z vašeho domu pod úrovní napojení do centrální tlakové kanalizace a je tedy nutné překonat tento výškový rozdíl nebo tam, kde je nutné pro napojení na centrální kanalizaci překonat delší vzdálenost a hrozilo by tak časté zanášení spojovací kanalizace.
Průměr | 0,8 m |
Výška | 2,0 m |
Hmotnost | 70 kg |
Název | NORIA TLAKAN P2 | NORIA TLAKAN P4 | NORIA TLAKAN P4 SMART |
---|---|---|---|
Typ čerpadla | LUCA 100 | LUCA 100 | LUCA 100 |
Maximální výtlačná výška | Hmax = 100 m | Hmax = 100 m | Hmax = 100 m |
Maximální tlak | pmax = 10 bar | pmax = 10 bar | pmax = 10 bar |
Jmenovitý výkon | P1 = 1100 W | P1 = 1100 W | P1 = 1100 W |
Maximální průtok | Qmax = 3300 l/hod (55 l/min) | Qmax = 3300 l/hod (55 l/min) | Qmax = 3300 l/hod (55 l/min) |
Délka kabelu | 10/20 m | 10/20 m | 20 m |
Jmenovité napětí | 400 V | 400 V | 400 V |
Typ ovládání | 2 plováky | 2 sondy + 2 záložní plováky | 2 sondy + 2 záložní plováky |
Zvuková a světelná signalizace | ANO | ANO | ANO |
Ovládání | - | Barevný dotykový display | Barevný dotykový display |
Online aplikace Android/iOS/PC | NE | NE | ANO |
Čerpací plastová jímka je určená k instalaci do připraveného výkopu pod úroveň terénu. Na upravené dno se zhutní vrstva lomového kamene frakce 16/32 mm tloušťky 100 mm. Po instalaci jímky na hutněný podsyp se provede obsyp štěrkem.
Průměr A (m) | Průměr B (m) | Hl. uložení max. C (m) | Hl. prostupu max. D (m) | Hl. prostupu max. E (m) | Hl. prostupu max. F (m) | Tloušťka H (m) |
0,8 | 1,0 | 1,9 | 1,0 | 0,95 | 0,55 | 0,1 |
